Основните функции

Обработваемо рязане на всяка извивка, гъвкаво, удобно и универсално.

Нарязването е бързо и гладко, без прах, без термична деформация и без замърсяване. Обработени части без напрежение поради минимална сила на рязане.

Тесен прорез – Количеството материал, отстранен от водната струя, обикновено е около 0.5-1.0 mm широко. Ширината на рязане оптимизира използването на материала, повишавайки ефективността на разходите.

Cut Recovery - Вземете обратно там, където Jet спря.

Програмируема височина по ос Z. Оста Z се прибира между пробиванията.

Серво мотор, линейни шейни и превозни средства, спирална рейка и пиньони се използват за осигуряване на бързо и плавно аксиално движение.

Високопроизводителна задвижваща система, която позволява високо прецизно производство на части, както и най-висока скорост на обработка.

Задвижваща система, запечатана срещу вода, прах и песъчинки. Дълъг живот на работа.

Порталната структура прави машината добра стабилност и рационалност

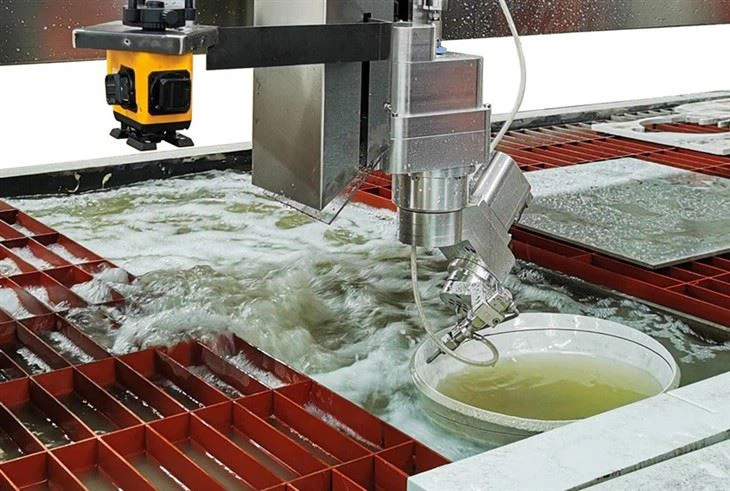

Водоструйната машина може да наклони режещата глава, за да произвежда по-точни части при по-високи скорости на рязане

product-1-1

Предимства

* Автоматична снимка

* Автоматично нивелиране

* Автоматично генериране на CAD модел

* Автоматично откриване на височина

* Автоматична настройка на дължината на инструмента

* Автоматично рязане

ТЕХНИЧЕСКИ ДАННИ
Модел №		HLWJ-2515P	HLRC-4020P
Работна зона	мм	2500*1500	4000*2000
Ход по оста X	мм	2500	4000
Ход по оста Y	мм	1500	2000
Ход на Z-ос	мм	80-120	80-120
Макс. ъгъл на въртене на оста C	степен	плюс /- 360	0
Макс. ъгъл на завъртане на оста А	степен	плюс /- 60	0
Точност на рязане	мм	плюс /- 0.1	плюс /- 0.1
Повтаряща се точност	мм	плюс /- 0.05	плюс /- 0.05
Скорост на движение	мм/мин	6000/15000	6000/15000
Основна мощност на двигателя	kw	37	37
Размери (Д x Ш x В)	см	350x220x210	540x283x210

Софтуер за водна струя

Марка: Weihong

Оригинал: Китай

Зрели решения за контрол на движението, за решаване на конус на водната струя под високо налягане, теглене и други технически проблеми и реализиране на перфектно динамично рязане с пет оси,

Лесен за работа и за научаване.

product-1-1

Визуално решение "Seamless Basin".

Марка: Weihong

С 20-мегапикселова камера, отлични алгоритми за зрение и алгоритми за напасване, контурната схема за придобиване на зрение е вградена

с CNC система, с което се постига висока степен на автоматизация.

След като изображението бъде направено от камерата, гладкият процес на рязане с висока точност може да се извърши веднага.

Лазерен сензор

Марка: Weihong

Оригинал: Китай

Линеен водач

* Линейни шейни и превозни средства, спираловидна рейка и пиньони се използват за осигуряване на бързо и плавно аксиално движение.

* Линейните плъзгачи и релси, спиралната рейка и пиньоните във всички системи са защитени с автоматична помпа за смазване, за да се предотврати ръждата и да продължи чувствителността.

Серво мотор

Марка: Weihong

Произход: Китай

Брой обороти: 0-1500 об./мин

Директно свързан към прецизни сферични винтове.

Прецизно и безопасно движение на оста X.

Главен двигател

Произведеноот: ND

Оригинален: Китай
Мощност: 37 kw

Ефективност: 93,9 процента

За генериране на енергия за движение чрез електрическа енергия за помпа за високо налягане

Усилвател

За непрекъснато производство на вода под високо налягане.

Стабилна производителност и работа

Електромагнитен вентил

Марка: Hytek

Произход: Тайван, Китай

Посочете и променете предимството

product-1-1

Помпа за високо налягане

Приемете внесени основни части, издръжливи и безопасни, херметизирайте водата и непрекъснато извеждайте вода, така че да се превърне в свръхзвукова водна струя при режещата глава.

Максимално изходящо налягане до 4137bar(60000psi)400MPa, Устойчиво налягане на рязане до 380MPa.

product-1-1

Автоматична система за подаване на абразив

Прехвърля абразива към регулатора на абразива.

Въздушен клапан за предотвратяване на задръствания и счупвания

Автоматичен контрол с CNC спомагателна функция
Самоуплътняващ се
Регулирайте леко потока.

product-1-1

Индустриален охладител с въздушно охлаждане

Охлажда и гарантира, че хидравличната система може да се използва по кръгов начин и спестява вода.

Подвижна операторска станция

Станцията е оборудвана с NcStudio V10 Waterjet CNC система за рязане, 19" LCD, интерфейс на помпата, клавиатура и мишка.

Съвместим G код, PLT, DXF файл, генериран от CAD/CAM софтуер на UG, Mastercam, Casmate, Art Cam, Autocad, CorelDraw и др.

Дистанционно управление (по избор)

За удобно управление на движението на 5 оси.

Приложение

Каменни/керамични индустрии, като използвани за плотове, арт пъзели, подови настилки и мозайки.

Стъкларска промишленост, като стъкло за баня, стъкло за витрини, автомобилно стъкло и стъкло за уреди.

Метални индустрии като декорация, декорация в процеса на рязане на неръждаема стомана и други метали, рязане на капаци на оборудване, рязане на метални части.

Рязане на уплътнение

Рязане на продукти от пяна

Рязане на изделия от дърво

Рязане на каучукови изделия

Инструкция за работа на CNC машина за водно рязане

1. Операторът трябва да бъде професионално обучен преди реална работа.
2. Операторът трябва да бъде запознат с инструкциите за машината за рязане с водна струя и да работи стриктно в съответствие с инструкцията за експлоатация, забранено за неспециалисти.
3. Моля, проверете дали захранването, водата и въздухът са налице, преди да стартирате.
4. Осигурете температура на околната среда не по-ниска от 10 градуса.
5. Потвърдете, че налягането на входящата вода не е по-малко от 0.2MPa и налягането не е по-малко от 0.6MPa
6. Уверете се, че резервоарът за съхранение на системата за дейонизация винаги е наситен със сол. (А именно индустриална сол)
7. Системата за дейонизация може да не се изключи. (След изключване на захранването трябва да се регулира времето за регенериране в съответствие с инструкциите)
8. Уверете се, че нивото на маслото на помпата за автоматично смазване е по-високо от минималното ниво на маслото.
9. Развийте преливния клапан след поддръжка на системата за високо налягане и след това регулирайте постепенно работното налягане след поддържане на налягането в продължение на 3 минути, за да работи нормално.
10. Трябва да смените патрона на водния филтър навреме за система с високо налягане и система за дейонизация.
11. Операциите по рязане трябва да са зад машината обратно до механичната нулева точка
12. Отстраняването на части с високо налягане е забранено при съществуващо налягане вътре в оборудването.
13. Поставянето на ръка под режещата глава е строго забранено
14. Оборудването трябва да бъде точно заземено, строго е забранено да се поддържат и ремонтират електрически компоненти при съществуващо налягане.
15. Изключете захранването, водата и източниците на въздух, когато оборудването не се използва.
16. Избършете машината всеки ден преди да излезете от работа, уверете се, че оборудването е чисто.

Инструкция за редовна поддръжка на машина за рязане с водна струя:

Не.	Iterm		Период	Инструменти и методи	стандартен
1	Система за високо налягане	Ако изтича вода или масло от отвора за наблюдение на главата на цилиндъра или не	На смяна	Проверка на зрението	Честотата на изтичане на масло от отвора за наблюдение на цилиндъра не може да надвишава 20 капки
2		Ако изтича вода от изходящата тръба и всяка връзка или не	На смяна	Проверка на зрението	Всеки отвор за наблюдение на свързващите фуги без изтичане на вода
3		Ако има теч на масло от всяко съединение и връзка на маслената система	На смяна	Проверка на зрението	Всички съединителни фуги без изтичане на масло
4		Дали топлината се генерира от еднопосочен вентил за високо и ниско налягане или не	На смяна	Докосване с ръка	Една и съща температура в корпуса на еднопосочния вентил за високо и ниско налягане и други части
5		Шлифоване на сърцевина на еднопосочен клапан с ниско налягане, подложка на клапана	На всеки 100 часа	шлифовъчна плоча и металографска шкурка	Гладка повърхност без никакви дефекти
6		шлайфане на сърцевина на еднопосочен клапан с високо налягане, тапа	На всеки 100 часа	шлифовъчна плоча и металографска шкурка	Гладка повърхност без никакви дефекти
7		Сменете патрона на водния филтър	на всеки 300 часа		Разликата в налягането е по-висока от 0,1 MPa
8		Сменете уплътнителния пръстен за високо налягане	На всеки 400 часа	Инструмент за разглобяване на уплътнение под високо налягане	Монтиран в правилната посока, без течове
9		Смяна на сърцевина на клапан за ниско налягане, винтове	На всеки 500 часа		Абразивна сърцевина на клапана и глава на щепсела плоска до плоска без никакви дефекти, винтова резба в лепилото на резбата
10		Сменете сърцевината на еднопосочния клапан за високо налягане, подложката на клапана, пружината	На всеки 500 часа		Абразивна сърцевина на клапана, възглавница на клапана плоска до плоска без никакви дефекти, карта без мъртва точка, мъртва след натоварване на пружината
11		Сменете уплътнението за ниско налягане	На всеки 2000 часа /1 година	Вземете инструментите за уплътняване при ниско налягане	Монтиран в правилната посока, без течове
12		почистете резервоара за масло и сменете хидравличното масло	На всеки 2000 часа/1 година		Почистване на стената на резервоара без заваръчна шлака, чуждо тяло
13	Превключващ клапан за вода с високо налягане	Ако има теч от отвора за наблюдение на тялото на превключвателя за вода с високо налягане или не	на смяна	Проверка на зрението	Без изтичане на вода, сменете уплътнението Hydrosphere
14	Превключващ клапан за вода с високо налягане	Ако водата изтече от тръбата за пясък след изключване на превключващия клапан за вода	На смяна	Проверка на зрението	Сменете сърцевината на клапана и подложката на клапана, след спиране на водата, от тръбата за пясък или в пясъка без вода
15	Режеща глава	Независимо дали изходът на водата от тръбата за пясък се разпръсква, скоростта на рязане се забавя очевидно	На смяна	Проверка на зрението	Отворена пясъчна тръба, отстранена след високо налягане, воден поток от дюзата в ядрото, необходимост от смяна на новата пясъчна тръба или смяна на дюзата
16	Режеща глава	За пясъчната тръба, в пясъка е повреден	На смяна	Проверка на зрението	Смяна на нова пясъчна тръба

Не.	вещ		Период	Средства и методи	Стандартен
17	Пясъчен клапан	Дали свързващата тръба на пясъчния клапан е счупена, за да образува изтичане на газ	На смяна	Проверка на зрението	Подмяна на нови свързващи съединения на пясъчния клапан
18		Почистете праха в пясъчния клапан	На смяна	Въздушна пушка	без прах и пясък в кухината на клапана
19		Сменете винтовете на пясъчния M10 дроселиращ клапан	На всеки 400 часа/2 месеца	Проверка на зрението	Сменете винта на дросела M10 и регулирайте винта на дъното на пясъка към движението на клапана, разстоянието между сърцевината на клапана е около 0,5 mm
20	Маса за рязане	Проверете състоянието на системата за смазване с масло и почистващия винт и водещата релса	На всеки 200 часа/1 месец	Пистолет за масло, отворен защитен капак	X, Y, Z винтова гайка и водач към трансмисионната система на всеки плъзгащ се блок са захранване с смазочно масло; Ще се придържа към направляващата релса, завинтете праха се избърсва чисто след пистолета за смазочно масло равномерно
21		Проверете точността на платформата	На всеки 1000 часа/6 месеца	шублер Vermier	Изрежете кръг с диаметър 150 mm и дължината на страната е 150 mm квадрат, измерена с дебеломер. Контрол на грешката закръгленост в 0,10 mm, контрол на грешката по диагонал в 0,05 mm
22		Измерване на хлабината на гайката на винта по оста X и Y	На всеки 2000 часа/123 месеца	Циферблатен индикатор	Чрез промяна на параметрите на системата за компенсиране или директно регулиране на винтовата гайка
23	почистване	Оборудване за почистване преди и след смяна	На смяна		Повърхността на оборудването показва основния цвят
24		След смяна почистване на оборудването около земята и помощните съоръжения	На смяна		Партерът и помощните съоръжения, чисти без замърсяване
25		Избършете цялото оборудване отвътре и напълно	На седмица		Повърхността на оборудването и не лесно почистващият се чист ъгъл са основните цветове, в допълнение към повърхността на оборудването за смазване, други части без масло
26	други	Изрядни инструменти и аксесоари, поставяни редовно	На смяна		Инструменти и аксесоари пълни, изрядни стандартни
27		Повредените части и неактивните части са класифицирани	На смяна		Повредените части се съхраняват отделно, не могат да останат смесени с резервни части
28		затегнете електрическия контролен шкаф и закрепващия винт	Всеки месец		Електрически шкафове кабел фиксирано закрепване на винтове без разклащане
